Описание

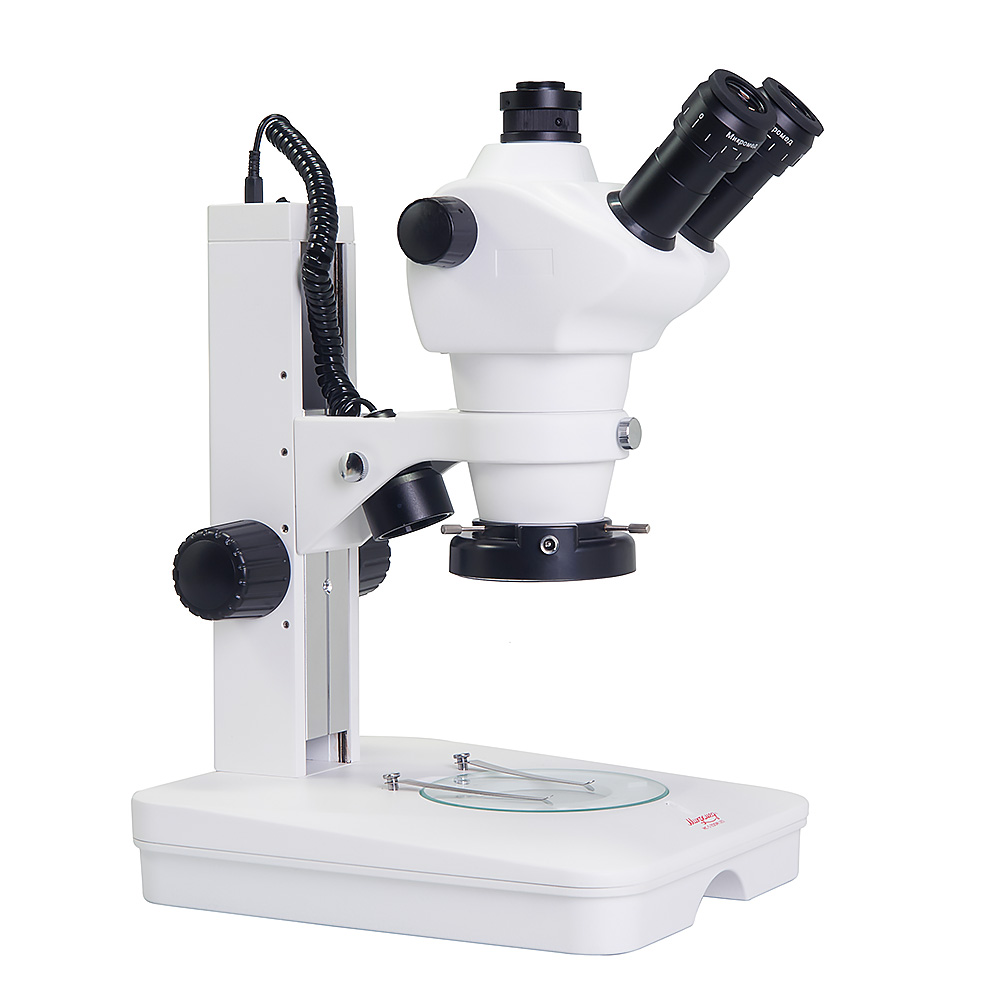

Стереоскопический микроскоп Микромед МС-5-ZOOM LED предназначен для исследования объемных объектов в косом отраженном свете, в прямом бестеневом отраженном свете, а так же для исследования прозрачных и полупрозрачных объектов в проходящем равномерно распределенном свете.

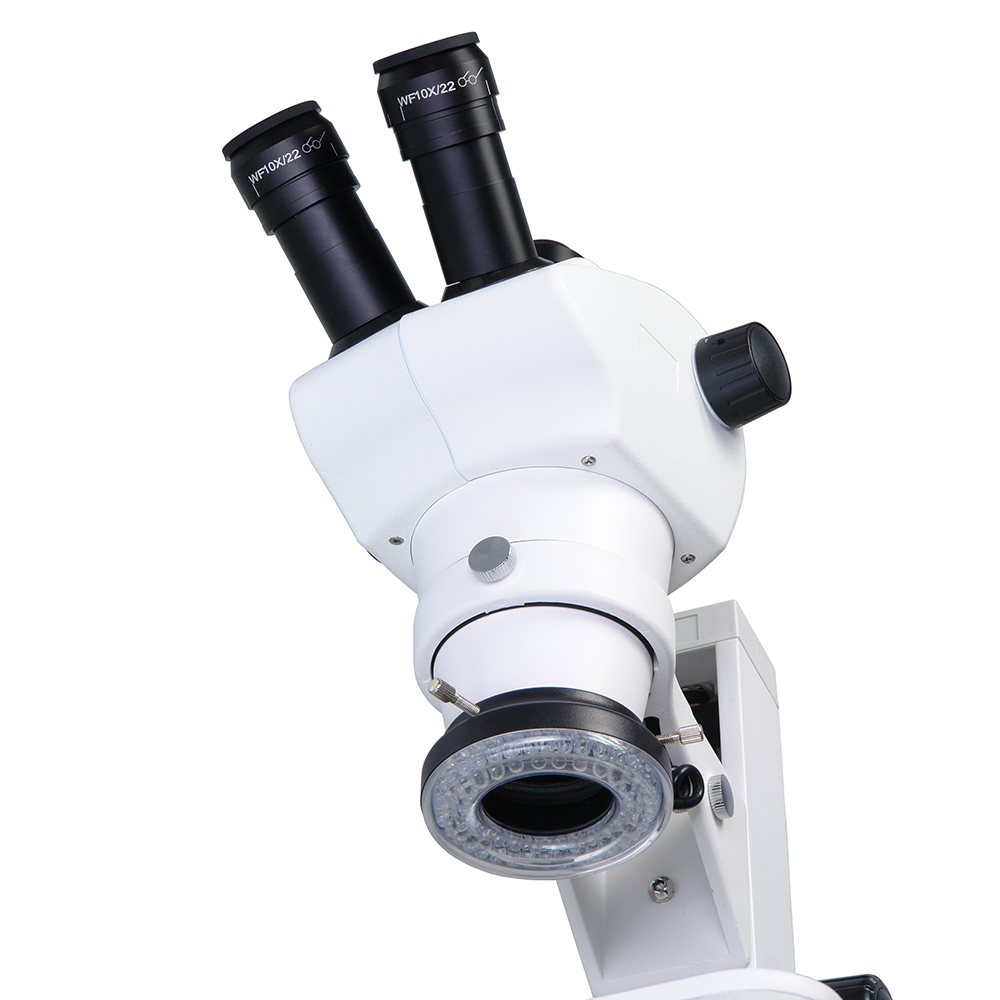

Конструкция штатива предусматривает возможность установки кольцевого осветителя отраженного света, дающего бестеневое освещение, и осветителя косого отраженного света. По выбору пользователя может использоваться или один, или другой осветитель, или оба одновременно. Кольцевой осветитель подключается в электрическую сеть через адаптер. Осветитель косого освещения подключается в гнездо питания в штативе. Осветитель проходящего света — 36 светодиодов — обеспечивает равномерное освещение всей поверхности исследуемого объекта. Осветитель отраженного света и осветитель проходящего света имеют независимые регулировки яркости.
Конструкция основания обеспечивает защиту электрической части от случайного протекания жидкости при работе с объектами, находящимися в специальной посуде в жидкой среде.

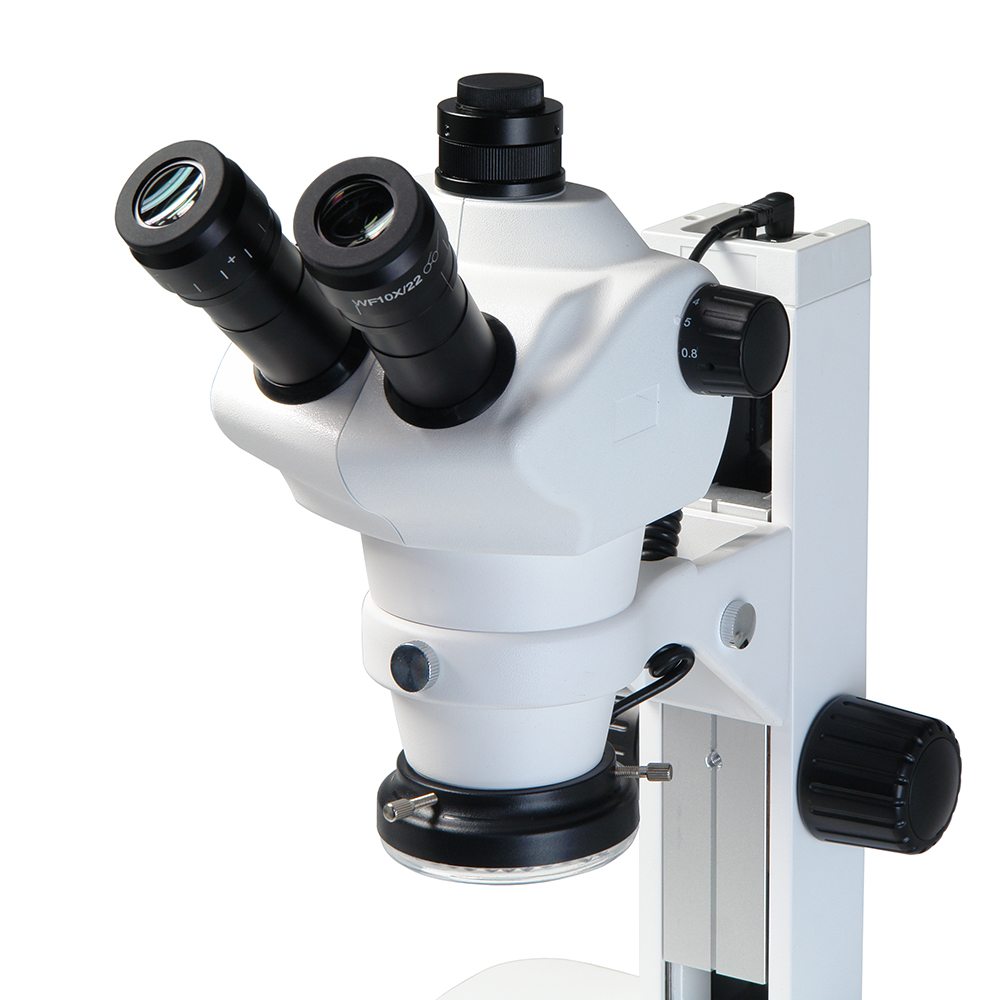

Главная отличительная особенность микроскопа Микромед МС-5-ZOOM LED от стереоскопических микроскопов Микромед МС-2-ZOOM — наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления — c-mount.
8-50 (4-200* — опция)
тринокулярная, поворотная на 360 градусов, посадочный диаметр окуляров 30 мм
45
52 — 75
10/22 c диоптрийной настройкой +-5 диоптрий; (10/22 со шкалой*; 15/16*; 20/12* — опция)
0,8х -5х
115 (220*, 136*, 45* — опция)
27,5 — 4,4 (55 — 1,3* — опция)
прозрачное стекло — диаметр 125 мм; черно-белая плата диаметр 125 мм
36 светодиодов, 11В , 3 Вт, 6500 +_ 500K

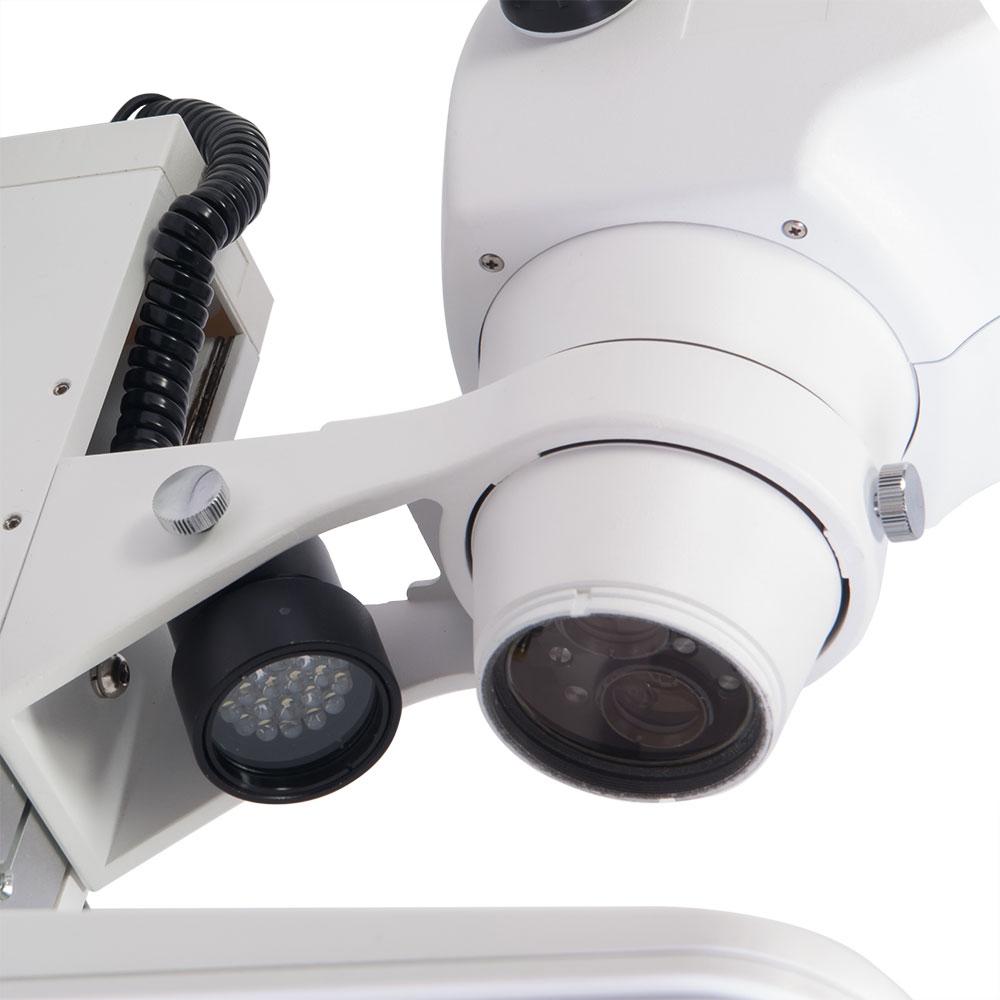

кольцевой светодиодный осветитель 56 светодиодов, 11 В, 8 Вт, 7000-10000K и осветитель косого освещения 24 светодиода, 11 В, 2 Вт, 6500 +_ 500K
220+-22/50
без упаковки 300 х 250 х 450; в упаковке 360 х 350 х 410
без упаковки 6,5; в упаковке 7,5
не входит в комплект, поставляется по доп. заказу

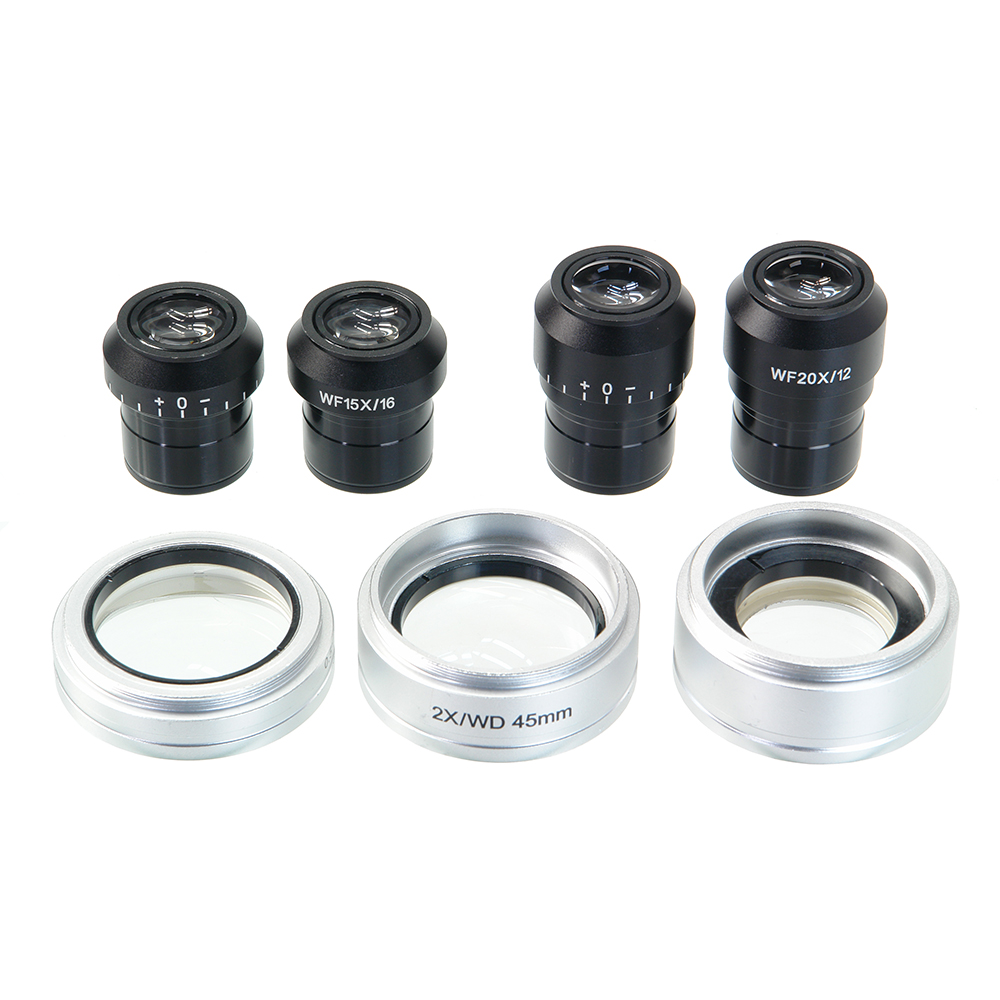

Окуляр WF15x (Стерео МС-5) / Окуляр WF20x (Стерео МС-5) / Насадка 0,5х (МС 5) / Насадка 0,7х (МС 5) / Насадка 2х (МС 5) / Осветитель светодиодный Dual Goose LED / Гибкий металлический световод для волоконного осветителя (двойной) / Гибкий металлический световод для волоконного осветителя (одинарный) / Гибкий металлический световод для волоконного осветителя (кольцевой) / Ювелирный пинцет к стереомикроскопу / Видеоокуляр ToupCam 5.1 MP / Видеоокуляр ToupCam 9.0 MP / Видеоокуляр ToupCam 14 MP / Видеоокуляр ToupCam XCAM0720PHA HDMI / Видеоокуляр ToupCam XCAM0720PHB HDMI / Видеоокуляр ToupCam 5.0 MP CCD
Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив
|
объектив окуляр |
стандартный объектив |
насадки на объектив |
|||
|
0,5х |
0,7х |
2,0х |
|||
|
|
увеличение объективной части |
0,8х – 5х |
0,4х – 2,5х |
0,56х – 3,5х |
1,6х – 10х |
|
10х |
общее увеличение, крат |
8 – 50 |
4 – 25 |
5,6 – 35 |
16 – 100 |
|
поле зрения, мм |
27,5 – 4,4 |
55 – 8,8 |
39,28 — 6,28 |
13,8 – 2,2 |
|
|
15х |
общее увеличение |
12 – 75 |
6 – 37,5 |
8,4 – 52,5 |
24 – 150 |
|
поле зрения, мм |
20 – 3,2 |
40 – 6,4 |
28,5 — 4,57 |
10 – 1,6 |
|
|
20х |
общее увеличение, крат |
16 – 100 |
8 – 50 |
11,2 – 70 |
32 – 200 |
|
поле зрения, мм |
15,6 – 2,5 |
31,2 – 5 |
22,28 – 3,57 |
7,8 – 1,3 |
|
|
рабочее расстояние, мм |
115 |
220 |
136 |
45 |
|
Основание с источниками света (с регулировкой яркости) со штативом — 1 шт.
Механизм фокусировки — 1 шт.Оптическая головка тринокулярная с установленным адаптером c-mount — 1 шт.
Окуляр 10х — 2 шт.Окуляр 10х со шкалой — 1 шт.Окуляр 15х — 2 шт. — поставляется по доп. заказуОкуляр 20х — 2 шт. — поставляется по доп. заказу
Насадка 0,5х — 1 шт. — поставляется по доп. заказуНасадка 0,7х — 1 шт. — поставляется по доп. заказу
Насадка 2х — 1 шт. — поставляется по доп. заказу
Осветитель отраженного света кольцевой светодиодный с регулировкой яркости — 1 шт.
Осветитель отраженного косого света светодиодный — 1 шт.Осветитель проходящего света светодиодный — 1 шт. — встроен в основаниеВолоконный осветитель одинарный — 1 шт. — поставляется по доп. заказуВолоконный осветитель двойной — 1 шт. — поставляется по доп. заказуВолоконный осветитель кольцевой — 1 шт. — поставляется по доп. заказу
Осветитель светодиодный Dual Goose LED — поставляется по доп. заказу
Ювелирный пинцет — 1 шт. — поставляется по доп. заказу
Плата стеклянная 125 мм — 1 шт. — на микроскопе
Плата черно-белая 125 мм — 1 шт.
Наглазники резиновые — 2 шт.Блок питания — 1 шт.Светофильтр матовый — 1шт.- в остоновании
Чехол — 1 шт.
Руководство по эксплуатации — 1 шт.
Отличительные особенности:
- Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,3 раз без потери качества и с сохранением рабочего расстояния.
- Большое рабочее расстояние (220 мм) при комплектации насадкой 0,5х.
- Плоское удобное основание обеспечивает комфорт для рук и комфортную работу с лабораторной посудой.
- Независимая диоптрийная настройка на обоих окулярах. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.
- Самостоятельный канал визуализации позволяет одновременно наблюдать изображение в окуляры микроскопа и на экране. Кроме этого независимость канала визуализации обеспечивает снижение трудоемкости и отсутствие поломок переключающего механизма, что особенно важно при рутинных исследованиях в учебных заведениях.
- Рукоятка изменения увеличения объектива имеет механизм «клик-стоп», что позволяет проводить измерения на промежуточных увеличениях.
